Warum Ist ein Korrekter Sicherungskasten Schaltplan Unerlässlich?

Ein präziser Sicherungskasten Schaltplan ist weit mehr als nur eine technische Zeichnung; er ist das Fundament für die elektrische Sicherheit und Funktionalität Ihres gesamten Hauses. Die Bedeutung dieses Dokuments wird oft unterschätzt, bis eine Fehlersuche, eine Erweiterung der Anlage oder ein Notfall eintritt. Ohne diesen Plan agiert selbst ein erfahrener Elektriker im Blindflug.

Die Unerlässlichkeit eines solchen Plans lässt sich in vier Kernbereiche gliedern, die jeden Hausbesitzer direkt betreffen. Von der reinen Sicherheit bis hin zu rechtlichen und versicherungstechnischen Aspekten spielt der Schaltplan eine zentrale Rolle.

Sicherheit für Bewohner und Immobilie

Die primäre Funktion eines Schaltplans ist die Gewährleistung von Sicherheit. Er dokumentiert exakt, welche Sicherung welchen Stromkreis schützt. Bei einem Kurzschluss oder einer Überlastung können so gezielt die betroffenen Bereiche abgeschaltet werden, ohne die gesamte Stromversorgung zu kappen. Dies verhindert nicht nur Sachschäden an Geräten, sondern schützt vor allem vor lebensgefährlichen Stromschlägen und Kabelbränden.

Gesetzliche Anforderungen und Versicherungsschutz

Bei Neubauten, umfassenden Sanierungen oder dem Verkauf einer Immobilie ist ein normgerechter Sicherungskasten Schaltplan oft eine gesetzliche Anforderung. Er dient als Nachweis, dass die Elektroinstallation den geltenden DIN-VDE-Normen entspricht. Im Schadensfall, beispielsweise nach einem Brand, kann die Versicherung die Leistung verweigern, wenn keine ordnungsgemäße Dokumentation der elektrischen Anlage vorliegt.

Effiziente Wartung und schnelle Fehlersuche

Jede elektrische Anlage benötigt gelegentlich Wartung. Ein tropfender Wasserhahn ist offensichtlich, ein elektrischer Fehler oft unsichtbar. Mit einem Stromlaufplan kann eine Elektrofachkraft Fehlerquellen systematisch und schnell identifizieren. Dies spart wertvolle Zeit und senkt die Reparaturkosten erheblich, da langes Suchen nach der Ursache entfällt.

Grundlage für zukünftige Erweiterungen

Die Anforderungen an eine Elektroinstallation ändern sich. Die Installation einer Wallbox für ein E-Auto, der Einbau einer neuen Küche oder die Einrichtung eines Home-Office erfordern oft zusätzliche Stromkreise. Ein aktueller Sicherungskasten Schaltplan ermöglicht es dem Elektriker, die bestehende Auslastung zu bewerten und neue Komponenten sicher und effizient zu integrieren.

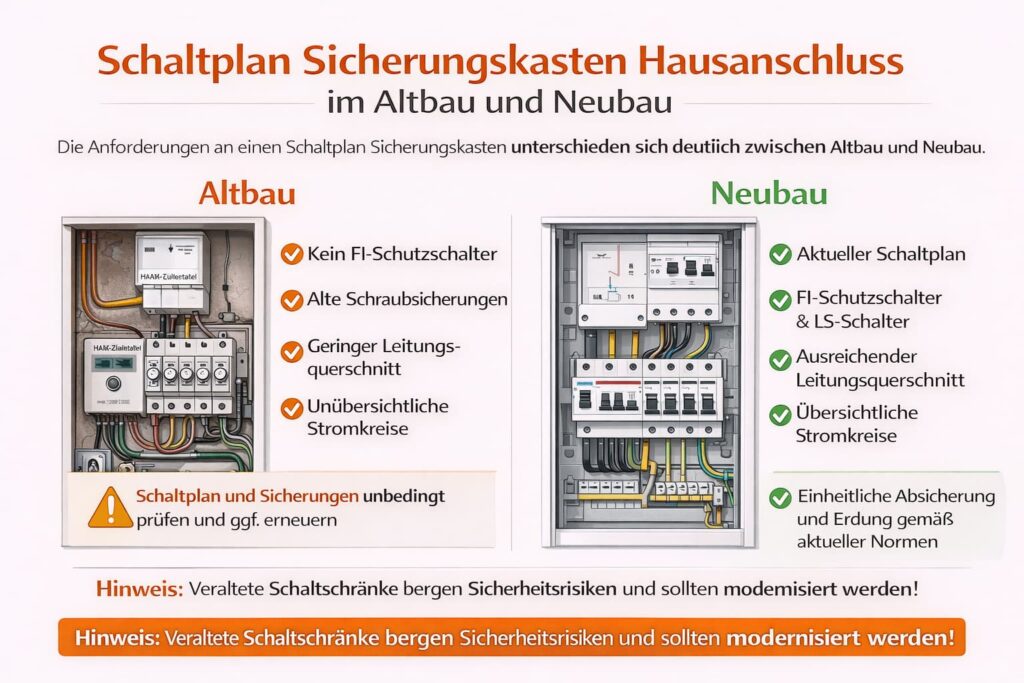

Welche Gesetzlichen Vorschriften und Normen Gelten?

Die Errichtung und Dokumentation von Elektroinstallationen in Deutschland unterliegt strengen gesetzlichen Vorschriften und technischen Normen, um ein Höchstmaß an Sicherheit zu gewährleisten. Diese Regelwerke definieren genau, wie ein Sicherungskasten aufgebaut, verdrahtet und dokumentiert werden muss. Die zentrale Rolle spielen hier die Normen des VDE (Verband der Elektrotechnik Elektronik Informationstechnik e.V.).

Für Laien ist dieses Feld unübersichtlich, doch das Verständnis der Grundlagen ist wichtig, um die Notwendigkeit eines Fachbetriebs zu erkennen. Die wichtigste Regel lautet: Arbeiten an der Elektroverteilung und am Hausanschluss sind ausschließlich zertifizierten Elektrofachkräften vorbehalten. Dies ist keine Empfehlung, sondern eine gesetzliche Vorgabe.

Die Nichteinhaltung dieser Vorschriften kann nicht nur zu lebensgefährlichen Situationen führen, sondern auch den Versicherungsschutz gefährden und rechtliche Konsequenzen nach sich ziehen. Ein professioneller Elektriker kennt die relevanten Normen und sorgt für eine konforme Umsetzung.

Die entscheidenden DIN-VDE-Normen

Das wichtigste Regelwerk ist die Normenreihe DIN VDE 0100. Sie legt die Anforderungen für das Errichten von Niederspannungsanlagen fest. Insbesondere die VDE-AR-N 4100 („Technische Regeln für den Anschluss von Kundenanlagen an das Niederspannungsnetz“) ist für den Hausanschluss und den Zählerplatz von zentraler Bedeutung.

• DIN VDE 0100-410: Definiert den Schutz gegen elektrischen Schlag, was den Einsatz von FI-Schutzschaltern (RCDs) vorschreibt.
• DIN VDE 0100-520: Regelt die Art der Kabel- und Leitungsverlegung sowie deren Dimensionierung.
• DIN 18015: Beschreibt die Mindestanforderungen an die elektrische Ausstattung von Wohngebäuden, inklusive der Anzahl der Stromkreise und Steckdosen.

TAB – Die Vorgaben Ihres Netzbetreibers

Zusätzlich zu den allgemeinen VDE-Normen hat jeder lokale Netzbetreiber eigene „Technische Anschlussbedingungen“ (TAB). Diese können spezifische Anforderungen an den Zählerschrank, den Hauptschalter oder die Art der verwendeten Komponenten enthalten. Ein in Düsseldorf tätiger Elektriker kennt die TAB der Netze Düsseldorf und stellt sicher, dass Ihr Sicherungskasten Schaltplan und die Installation diesen lokalen Vorgaben entsprechen.

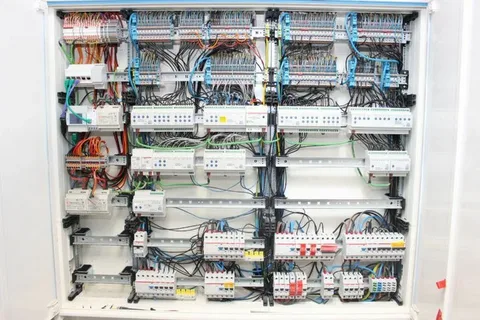

Wie Ist ein Sicherungskasten Aufgebaut? Die Wichtigsten Komponenten

Ein moderner Sicherungskasten, auch Verteilerkasten oder Zählerschrank genannt, ist die Kommandozentrale der gesamten Elektroinstallation eines Hauses. Sein Aufbau folgt einer klaren Logik, die Sicherheit und Übersichtlichkeit gewährleistet. Während das Layout je nach Größe des Gebäudes variiert, sind die Kernkomponenten in fast jedem Einfamilienhaus oder jeder Wohnung identisch.

Das Verständnis dieser Bauteile hilft Ihnen, die Funktion Ihrer Anlage nachzuvollziehen und die Angaben in einem Sicherungskasten Schaltplan besser zu verstehen. Die Energie fließt vom Hausanschluss über den Zähler zu den Schutzschaltern und von dort zu den einzelnen Stromkreisen.

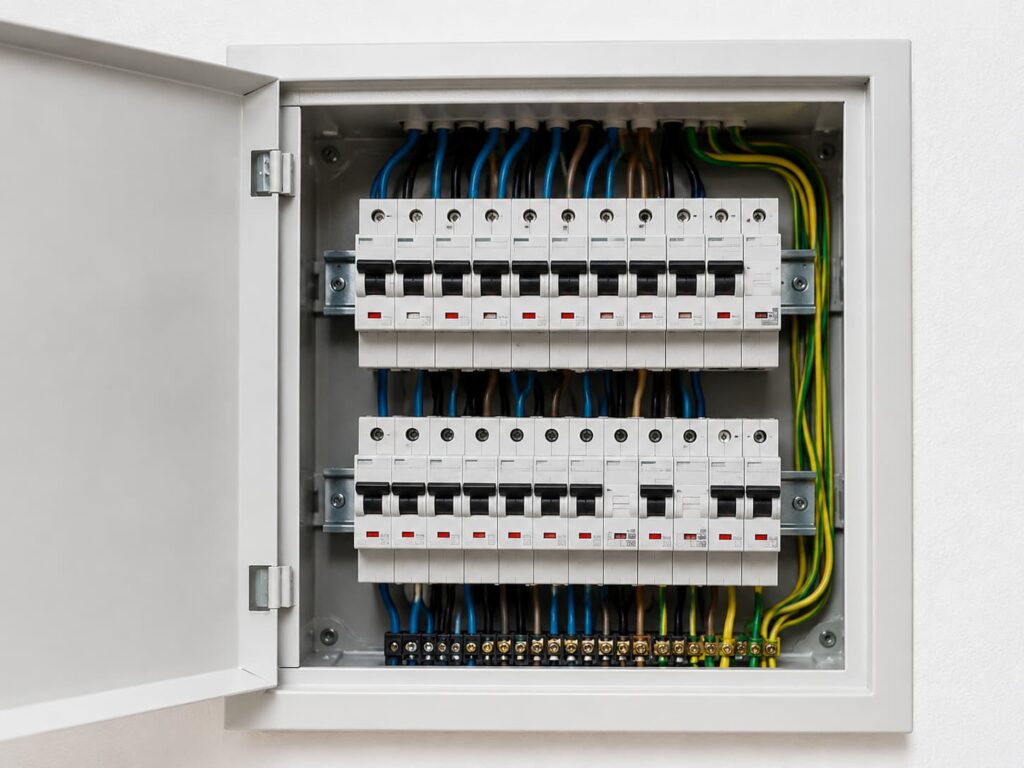

Vom Hausanschluss bis zur Steckdose

Der Strom gelangt vom öffentlichen Netz über den Hausanschlusskasten zum Zählerplatz im Sicherungskasten. Direkt nach dem Zähler sitzt der Hauptschalter, mit dem die gesamte Anlage stromlos geschaltet werden kann. Danach folgt die Aufteilung auf die FI-Schutzschalter. Heutige Standards sehen oft mehrere FI-Schalter vor, um bei einer Auslösung nicht das ganze Haus lahmzulegen.

Jedem FI-Schutzschalter sind mehrere Leitungsschutzschalter (LS-Schalter), umgangssprachlich „Sicherungen“, nachgeschaltet. Jeder LS-Schalter ist für einen bestimmten Stromkreis zuständig, zum Beispiel für die Beleuchtung im Wohnzimmer oder die Steckdosen in der Küche. Diese detaillierte Zuordnung ist das Herzstück eines jeden Sicherungskasten Schaltplans.

Wie Kann Man die Symbole im Sicherungskasten Schaltplan Lesen?

Ein Sicherungskasten Schaltplan verwendet standardisierte Schaltzeichen und Symbole, um elektrische Bauteile und deren Verbindungen darzustellen. Diese “Sprache der Elektriker” ermöglicht es jeder Fachkraft, eine Anlage schnell zu verstehen, unabhängig davon, wer sie installiert hat. Das Lesen dieser Symbole ist der Schlüssel zum Verständnis des gesamten Plans.

Die wichtigsten Symbole repräsentieren die zentralen Komponenten wie Schutzschalter, Steckdosen, Lampen und Schalter. Eine Legende im Plan erklärt in der Regel alle verwendeten Zeichen. Ohne dieses Wissen bleibt der Plan ein unverständliches Liniengewirr.

Unterschied: Stromlaufplan und Wirkschaltplan

Es ist wichtig, zwischen zwei Arten von Plänen zu unterscheiden. Der Stromlaufplan (oder Schaltschema) zeigt die logische Funktion und die elektrischen Verbindungen der Bauteile. Er ist für das Verständnis der Schaltung essenziell. Der Wirkschaltplan (oder Verdrahtungsplan) zeigt hingegen die tatsächliche Anordnung und physische Position der Bauteile und Leitungen im Sicherungskasten. Für eine vollständige Dokumentation sind oft beide Pläne erforderlich.

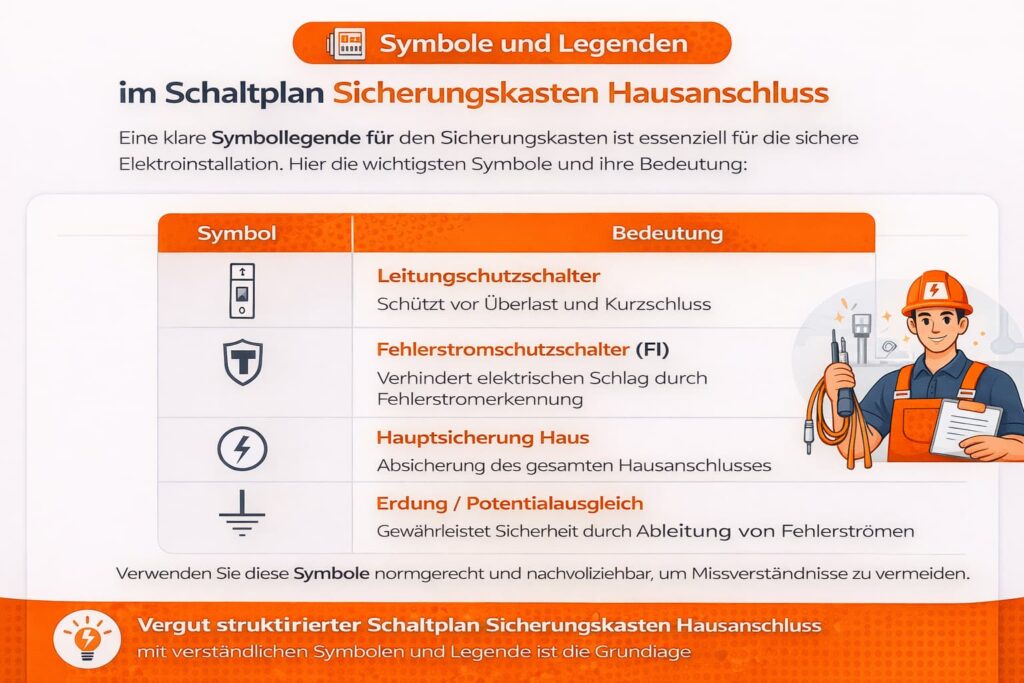

Hier ist eine Übersicht der gebräuchlichsten Symbole, die Sie in einem Stromlaufplan für einen Sicherungskasten finden:

Schaltzeichen	Bedeutung	Funktion im Plan
LS oder ⎍	Leitungsschutzschalter	Sichert einen einzelnen Stromkreis gegen Überlast/Kurzschluss.
FI oder approx;	Fehlerstrom-Schutzschalter (RCD)	Schützt mehrere Stromkreise vor Fehlerströmen (Personenschutz).
⏚	Schutzerdung (PE)	Leitet Fehlerströme sicher zur Erde ab.
○ mit X	Leuchte / Lampe	Stellt einen Lichtauslass an Decke oder Wand dar.
⊚	Steckdose	Symbol für eine einfache Wandsteckdose.
S	Schalter	Stellt einen Lichtschalter oder anderen Schalter dar.

Sicherungskasten Schaltplan Selbst Erstellen oder Elektriker Beauftragen?

Die Frage, ob man einen Sicherungskasten Schaltplan selbst erstellen kann, ist verständlich. Für private Dokumentationszwecke oder eine grobe Skizze der eigenen Anlage mag dies möglich sein. Sobald es jedoch um rechtsgültige Dokumente, die Einhaltung von Normen oder gar die praktische Umsetzung geht, lautet die Antwort klar und unmissverständlich: nein.

Die Erstellung eines normgerechten Stromlaufplans erfordert tiefgreifendes Fachwissen über die VDE-Vorschriften, die richtige Dimensionierung von Leitungen und die korrekte Auswahl von Schutzkomponenten. Fehler hierbei können katastrophale Folgen haben.

Ein Vergleich der beiden Ansätze zeigt schnell, warum die Beauftragung eines Profis nicht nur eine Empfehlung, sondern eine Notwendigkeit ist.

Risiken des DIY-Ansatzes

Das Erstellen eines Plans in Eigenregie birgt erhebliche Gefahren. Ein falsch gezeichneter Plan kann bei der Umsetzung zu einer fehlerhaften Verdrahtung führen, was Kurzschlüsse, Brände oder lebensgefährliche Stromschläge zur Folge haben kann. Zudem fehlt einem Laien das Wissen über die aktuellen Normen und die spezifischen Anforderungen des lokalen Netzbetreibers (TAB). Ein selbst erstellter Plan hat vor Behörden oder Versicherungen keinerlei Gültigkeit.

Vorteile der Beauftragung einer Elektrofachkraft

Ein zertifizierter Elektriker oder Elektromeister garantiert eine normgerechte Planung und Ausführung. Er haftet für seine Arbeit und stellt sicher, dass alle gesetzlichen Anforderungen erfüllt sind. Der professionell erstellte Sicherungskasten Schaltplan ist ein rechtsgültiges Dokument, das Ihnen Sicherheit gibt und den Wert Ihrer Immobilie erhält. Nur eine Fachkraft darf die Anlage beim Netzbetreiber anmelden und in Betrieb nehmen. Wenn Sie eine sichere und vorschriftskonforme Elektroinstallation wünschen, ist die Zusammenarbeit mit einem Fachbetrieb wie uns unerlässlich; für eine Prüfung Ihrer Anlage in Düsseldorf können Sie uns jederzeit für ein Angebot kontaktieren.

So Erstellen Wir Ihren Professionellen Schaltplan in Düsseldorf

Die Erstellung eines professionellen und normgerechten Schaltplans für Ihren Sicherungskasten ist ein strukturierter Prozess, der Fachwissen und Sorgfalt erfordert. Bei uns, dem Elektroservice für Düsseldorf, stellen wir sicher, dass Ihre elektrische Dokumentation nicht nur den gesetzlichen Vorschriften entspricht, sondern auch praktisch und zukunftssicher ist. Unser Vorgehen ist transparent und kundenorientiert.

Wir verstehen, dass die Elektrotechnik für Laien komplex erscheint. Deshalb führen wir Sie durch den gesamten Prozess und erklären Ihnen jeden Schritt, von der ersten Analyse bis zur Übergabe der finalen Dokumentation.

Schritt 1: Bestandsaufnahme und Analyse vor Ort

Jede gute Planung beginnt mit einer gründlichen Analyse. Einer unserer Elektromeister kommt zu Ihnen nach Düsseldorf und prüft die bestehende Elektroinstallation. Wir identifizieren alle Stromkreise, überprüfen die verbauten Komponenten und messen die aktuellen Lasten. Diese Bestandsaufnahme ist die Grundlage für einen exakten Sicherungskasten Schaltplan.

Schritt 2: Planerstellung nach DIN VDE

Basierend auf der Analyse erstellen wir mit spezialisierter CAD-Software den detaillierten Stromlaufplan und bei Bedarf auch einen Wirkschaltplan. Jeder Stromkreis wird klar benannt, jede Sicherung eindeutig zugeordnet und alle Komponenten werden mit den korrekten Symbolen dargestellt. Der Plan entspricht selbstverständlich allen aktuellen DIN-VDE-Normen und den Technischen Anschlussbedingungen (TAB) der Netze Düsseldorf.

Schritt 3: Dokumentation und Beschriftung

Ein Plan ist nur so gut wie seine Umsetzung in der Realität. Nach der Erstellung des Schaltplans sorgen wir für eine saubere und verständliche Beschriftung aller Sicherungen und Schalter in Ihrem Verteilerkasten. Sie erhalten den fertigen Sicherungskasten Schaltplan in digitaler und gedruckter Form für Ihre Unterlagen. So haben Sie jederzeit die volle Kontrolle und Übersicht über Ihre Elektroanlage.

Fazit: Ein Professioneller Plan ist eine Investition in Sicherheit

Der Sicherungskasten Schaltplan ist das unverzichtbare Gehirn Ihrer Hauselektrik. Er ist weit mehr als nur eine formale Anforderung; er ist ein aktives Sicherheitsinstrument, ein Leitfaden für Wartungsarbeiten und die Grundlage für jede zukünftige Erweiterung. Die Versuchung, hier Kosten zu sparen und auf eine professionelle Dokumentation zu verzichten, kann im Schadensfall teuer und gefährlich werden.

Die Einhaltung der DIN-VDE-Normen und die Beauftragung einer zertifizierten Elektrofachkraft sind keine Schikane, sondern schützen Ihr Leben und Ihr Eigentum. Ein sauber dokumentierter und professionell installierter Sicherungskasten sorgt für Sorgenfreiheit und stellt sicher, dass Ihre Elektroanlage auch in vielen Jahren noch zuverlässig und sicher funktioniert.

FAQ – Häufige Fragen und Antworten

Was kostet ein Schaltplan für einen Sicherungskasten?

Die Kosten für einen professionell erstellten Sicherungskasten Schaltplan beginnen bei etwa 98 € für die Dokumentation einfacher Bestandsanlagen. Bei komplexen Neuplanungen oder der Aufnahme sehr alter, undokumentierter Systeme können die Kosten entsprechend höher ausfallen.

Wie ist ein Sicherungskasten für ein Einfamilienhaus aufgebaut?

Ein typischer Aufbau umfasst den Zählerplatz, einen Hauptschalter, mindestens zwei FI-Schutzschalter (für Wohnbereiche und Feuchträume) sowie eine Reihe von Leitungsschutzschaltern. Jeder LS-Schalter sichert einen bestimmten Stromkreis, wie z. B. Küche, Bad oder einzelne Zimmer.

Wer darf einen Sicherungskasten anschließen?

Ausschließlich eine eingetragene Elektrofachkraft, also ein Geselle oder Meister eines Elektro-Fachbetriebs, darf einen Sicherungskasten anschließen und in Betrieb nehmen. Dies ist gesetzlich vorgeschrieben und dient der allgemeinen Sicherheit.

Wie werden Sicherungen im Kasten nummeriert und beschriftet?

Die Nummerierung erfolgt logisch und wird im Schaltplan vermerkt. Jeder Leitungsschutzschalter erhält eine eindeutige Nummer oder Kennung. Eine Legende im Verteiler selbst (z.B. auf der Innenseite der Tür) ordnet jeder Nummer den entsprechenden Raum oder Verbraucher zu (z.B. „1: Licht Wohnzimmer“).

Was ist der Unterschied zwischen einem Stromlaufplan und einem Verdrahtungsplan?

Der Stromlaufplan zeigt die logische Funktion und die Schaltung der Komponenten. Der Verdrahtungsplan (oder Wirkschaltplan) zeigt die tatsächliche physische Anordnung der Bauteile und den genauen Verlauf der Kabel im Sicherungskasten. Beide ergänzen sich.

Welche Vorschriften gelten für die Erneuerung eines Sicherungskastens?

Bei einer Erneuerung müssen die aktuell gültigen DIN-VDE-Normen eingehalten werden. Dies betrifft insbesondere die VDE-AR-N 4100 für den Zählerplatz und die DIN VDE 0100-410, die den Einbau von FI-Schutzschaltern für nahezu alle Stromkreise vorschreibt.
