Ja, ein professioneller Elektroinstallationsplan für die Küche ist für Neu- und Umbauten unerlässlich und oft durch Normen wie die DIN 18015 gefordert. Er dient als detaillierte Blaupause für alle elektrischen Anschlüsse, Steckdosen und Stromkreise und gewährleistet so Sicherheit, Funktionalität und die Einhaltung gesetzlicher Vorschriften. Ohne einen solchen Plan riskieren Sie kostspielige Fehler, Sicherheitsmängel und Probleme bei der späteren Abnahme.
Ein sorgfältig erstellter Elektroinstallationsplan Küche berücksichtigt nicht nur aktuelle Geräte, sondern auch zukünftige Anforderungen wie Smart-Home-Komponenten oder den Austausch von Geräten. Dieser Leitfaden erklärt Ihnen alle wichtigen Aspekte, von den gesetzlichen Normen über die richtige Anzahl an Stromkreisen bis hin zur Kostenplanung.
Was Ist Ein Elektroinstallationsplan Für Die Küche Und Warum Ist Er Unerlässlich?
Ein Elektroinstallationsplan Küche ist ein technischer Plan, der die genaue Position und Spezifikation aller elektrischen Komponenten in Ihrer Küche festlegt. Er ist das zentrale Dokument für den Elektriker und stellt sicher, dass die Installation sicher, normgerecht und funktional ist.
Dieser Plan geht weit über eine einfache Skizze hinaus. Er enthält präzise Angaben zu Steckdosen, Lichtauslässen, Schaltern und Anschlüssen für Großgeräte wie Herd, Backofen und Geschirrspüler. Zudem definiert er die notwendigen Stromkreise und die dazugehörigen Absicherungen. Die Erstellung eines solchen Plans vor Baubeginn verhindert teure Nachbesserungen und sorgt für einen reibungslosen Ablauf der Küchenmontage.
Die Vorteile eines professionellen Plans sind vielfältig:
- Sicherheit: Eine normgerechte Planung minimiert Risiken wie Kabelbrände oder Stromschläge.
- Funktionalität: Alle Geräte erhalten die benötigte Leistung und Steckdosen sind dort, wo sie gebraucht werden.
- Rechtskonformität: Die Installation entspricht allen gesetzlichen Vorschriften und Normen, was für Versicherungsschutz und Werterhalt entscheidend ist.
- Zukunftssicherheit: Ein guter Plan berücksichtigt bereits zukünftige Erweiterungen, z. B. für Smart-Home-Anwendungen oder neue Geräte.
Welche Gesetzlichen Vorschriften & Normen Gelten Für Die Küchenelektrik?
Die Elektroinstallation in Deutschland, insbesondere in Feuchträumen wie der Küche, unterliegt strengen gesetzlichen Vorschriften und technischen Normen. Diese dienen primär Ihrer Sicherheit und müssen zwingend von einem Fachbetrieb umgesetzt werden.
Die wichtigste Norm für die Planung von Elektroanlagen in Wohngebäuden ist die DIN 18015. Sie gibt detaillierte Vorgaben zur Ausstattung und Mindestanzahl von Steckdosen und Stromkreisen. Ergänzend dazu regelt die Anwendungsregel VDE-AR-N 4100 die technischen Anforderungen für den Anschluss an das Niederspannungsnetz. Ein zentraler Aspekt ist der verpflichtende Einsatz von Fehlerstrom-Schutzschaltern (FI-Schaltern bzw. RCDs), die bei Fehlerströmen sofort die Stromzufuhr unterbrechen und so lebensgefährliche Unfälle verhindern. Die Einhaltung dieser Normen ist für einen korrekten Elektroinstallationsplan Küche und den späteren Versicherungsschutz unerlässlich.
Wichtige Normen für den Elektroinstallationsplan Küche im Überblick:
| Norm / Vorschrift | Relevanz für die Küchenplanung | Wichtigster Aspekt |
|---|---|---|
| DIN 18015-2 | Mindestausstattung für Räume | Definiert Anzahl von Steckdosen und Anschlüssen. |
| VDE-AR-N 4100 | Technische Anschlussregeln | Grundlage für den Zählerplatz und Netzanschluss. |
| DIN VDE 0100-701 | Anforderungen für Räume mit Badewanne/Dusche | Teilweise relevant für Schutzbereiche nahe Wasserquellen. |
| FI-Schutzschalter | Personenschutz | Pflicht für alle Steckdosen-Stromkreise bis 32 A. |
Bei der Planung muss zudem sichergestellt werden, dass alle Leitungen fachgerecht verlegt werden. Hierfür gibt es klar definierte Bereiche, die sogenannten Installationszonen. Wenn Sie eine umfassende Elektroinstallation Prüfung durchführen lassen, wird die Einhaltung all dieser Vorschriften genau kontrolliert.
Was Sind Installationszonen In Der Küche Und Wie Werden Sie Angewendet?
Installationszonen sind im Elektroinstallationsplan Küche durch die DIN 18015 festgelegte, unsichtbare Korridore an Wänden, in denen elektrische Leitungen verlegt werden müssen. Ihre Einhaltung ist zwingend erforderlich, um zu verhindern, dass Leitungen versehentlich angebohrt werden, zum Beispiel beim Anbringen eines Hängeschranks.
Diese Zonen verlaufen sowohl waagerecht als auch senkrecht. Waagerechte Zonen befinden sich typischerweise 15 bis 45 cm unter der Decke und 15 bis 45 cm über dem fertigen Fußboden. Eine weitere wichtige Zone verläuft auf einer Höhe von 100 bis 130 cm. Senkrechte Zonen sind in einem Bereich von 10 bis 30 cm neben Fenstern, Türen und an Raumecken definiert.
Ein professioneller Elektroinstallationsplan für die Küche zeichnet diese Zonen exakt ein und positioniert alle Leitungen innerhalb dieser Bereiche. Dies garantiert, dass die Wandflächen außerhalb der Zonen sicher für Bohrungen und Montagen sind. Eine Missachtung kann nicht nur zu gefährlichen Beschädigungen der elektrischen Anlage führen, sondern auch den Versicherungsschutz gefährden.

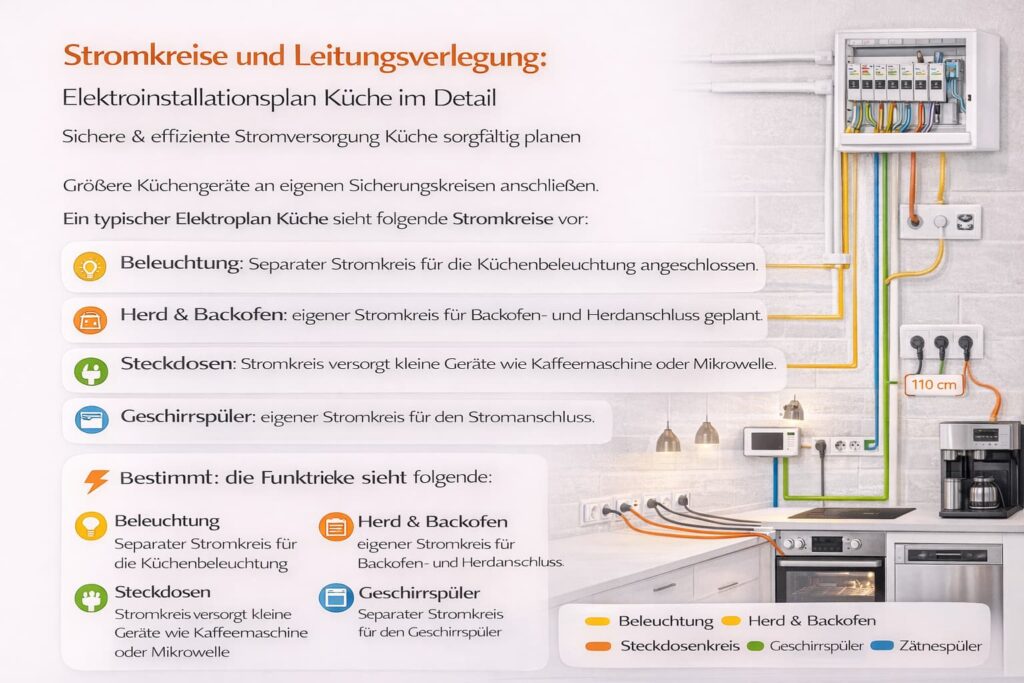

Wie Viele Stromkreise Benötigt Eine Moderne Küche?
Eine moderne Küche benötigt deutlich mehr als nur einen Stromkreis, um den hohen Leistungsbedarf und die Sicherheitsanforderungen zu erfüllen. Die Faustregel lautet: Jedes Großgerät sollte einen eigenen, separat abgesicherten Stromkreis erhalten.
Die im Elektroinstallationsplan Küche festgelegte Aufteilung auf mehrere Kreise verhindert eine Überlastung und stellt sicher, dass bei einem Defekt eines Gerätes nicht die gesamte Küche stromlos ist. Ein durchdachter Elektroinstallation Küche Stromkreise Plan ist daher von entscheidender Bedeutung. Wenn Sie später einen Defekt vermuten, kann der Fachmann gezielt den betroffenen Kreis prüfen, was die Fehlersuche erheblich vereinfacht.
Hier ist eine empfohlene Aufteilung für eine Standardküche:
- Starkstromanschluss für das Kochfeld: Ein eigener 3-phasiger Anschluss ist hier Standard.
- Backofen: Auch der Backofen sollte aufgrund seiner hohen Leistung einen eigenen Stromkreis bekommen.
- Geschirrspüler: Dieses Gerät kombiniert Heizen und Pumpen, was ebenfalls einen separaten Kreis erfordert.
- Kühlschrank/Gefrierkombination: Ein eigener Kreis stellt sicher, dass die Kühlkette nicht versehentlich unterbrochen wird.
- Arbeitssteckdosen: Mindestens ein, besser zwei separate Stromkreise für die allgemeinen Steckdosen an der Arbeitsplatte, an die Kaffeemaschine, Toaster etc. angeschlossen werden.
- Mikrowelle/Dampfgarer: Je nach Leistung kann hier ebenfalls ein eigener Kreis sinnvoll sein.

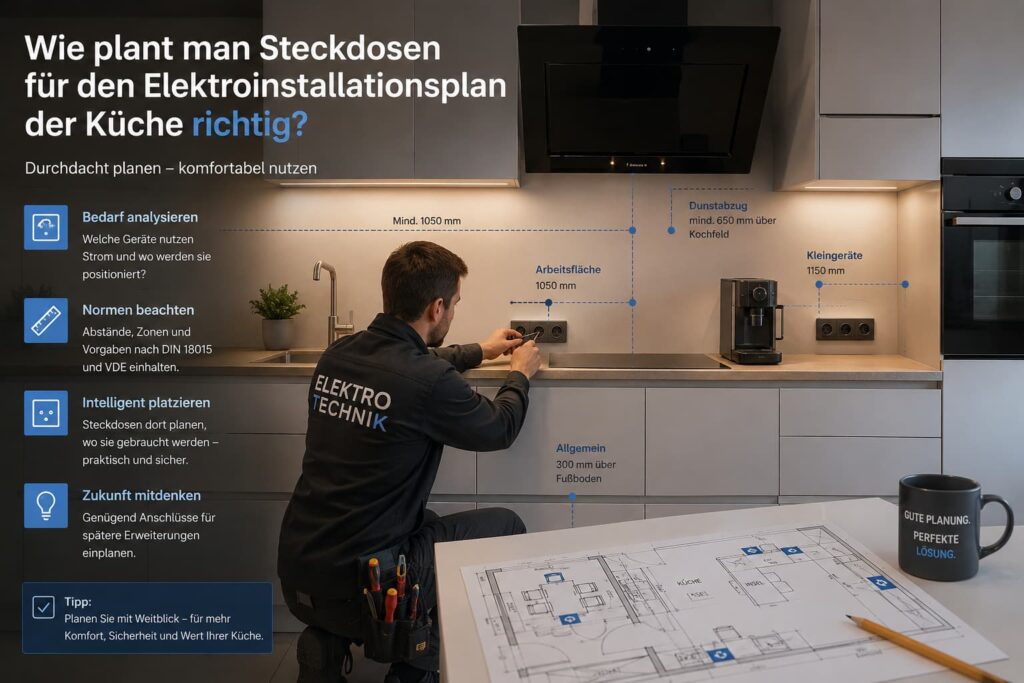

Wie Plant Man Steckdosen Für Den Elektroinstallationsplan Der Küche Richtig?
Die richtige Planung von Anzahl und Position der Steckdosen ist entscheidend für den späteren Komfort in der Küche. Nichts ist ärgerlicher, als ständig mit Verlängerungskabeln hantieren zu müssen. Ein guter Elektroinstallationsplan Küche berücksichtigt daher alle Nutzungsszenarien.
Die Richtlinie RAL-RG 678 gibt Empfehlungen zur Mindestausstattung. Für die Arbeitsfläche sollten Sie beispielsweise alle 50-60 cm eine Steckdose einplanen. Denken Sie auch an Anschlüsse für in Oberschränke integrierte Beleuchtung oder Steckdosen in einer Kochinsel. Die genaue Höhe der Steckdosen über der Arbeitsplatte (üblich sind ca. 10-20 cm) sollte ebenfalls im Plan vermerkt werden.
Eine durchdachte Positionierung berücksichtigt auch spezielle Geräte. Planen Sie feste Plätze für Kaffeemaschine, Wasserkocher und Küchenmaschine ein. Auch Anschlüsse für temporär genutzte Geräte wie ein Handrührgerät sollten leicht erreichbar sein. Denken Sie zukunftsorientiert: Ein USB-Ladeanschluss in einer Steckdose kann heute schon sehr nützlich sein. Die gleichen Überlegungen zur vorschriftsmäßigen Planung gelten übrigens auch für andere Bereiche, wie die Elektroinstallation Garage Vorschriften zeigen.
Was Ist Beim Starkstromanschluss Für Herd & Kochfeld Zu Beachten?
Der Anschluss von Elektroherd und autarkem Kochfeld erfordert einen sogenannten Starkstromanschluss. Dies ist ein 3-phasiger Anschluss mit 400 Volt Spannung, der für die hohe Leistung dieser Geräte zwingend notwendig ist. Arbeiten an diesem Anschluss dürfen ausschließlich von zertifizierten Elektrofachkräften durchgeführt werden.
Im Elektroinstallationsplan Küche wird hierfür eine Herdanschlussdose an der korrekten Position eingezeichnet. Diese muss frei zugänglich bleiben und darf nicht vom Kücheneinbau verdeckt werden. Der Elektriker verlegt dorthin ein spezielles, 5-adriges Kabel mit ausreichendem Querschnitt, um eine Überhitzung zu vermeiden. Der Anschluss wird im Sicherungskasten mit drei gekoppelten Sicherungen separat abgesichert.
Jeder Versuch, diesen Anschluss als Laie selbst zu installieren, ist nicht nur gesetzeswidrig, sondern lebensgefährlich. Ein Fachbetrieb stellt sicher, dass alles normgerecht ausgeführt wird und Sie Ihre Küche sicher nutzen können. Bei einer professionellen Planung wird dieser Anschluss von Anfang an korrekt berücksichtigt.
Was Kostet Ein Elektroinstallationsplan Für Die Küche?
Die Kosten für einen Elektroinstallationsplan Küche können variieren, da sie von mehreren Faktoren abhängen. Eine pauschale Antwort ist daher schwierig. Die Investition schützt Sie jedoch vor weitaus höheren Folgekosten durch Fehlplanungen.
Ein einfacher Plan für eine kleine Küchenzeile im Rahmen einer Sanierung kann bei einem Fachbetrieb bereits ab etwa 150 € beginnen. Bei komplexen Küchen in einem Neubau mit vielen Geräten, einer Kochinsel und Smart-Home-Integration können die Planungskosten auch 600 € oder mehr betragen. Diese Kosten beinhalten die detaillierte Ausarbeitung aller Stromkreise, Steckdosenpositionen und die Erstellung der notwendigen Dokumentation für den ausführenden Elektriker.
| Faktor | Beschreibung | Einfluss auf die Kosten |
|---|---|---|
| Größe und Komplexität | Anzahl der Geräte, Kochinsel, spezielle Beleuchtung | Hoch (mehr Planungsaufwand) |
| Neubau vs. Sanierung | Im Neubau ist die Planung freier, bei Sanierung muss der Bestand berücksichtigt werden. | Mittel |
| Detailgrad des Plans | Einfache Skizze vs. detaillierter CAD-Plan mit 3D-Visualisierung | Hoch |
| Zusatzleistungen | Lichtplanung, Smart-Home-Konzept, Beratung vor Ort | Mittel bis Hoch |
Bedenken Sie, dass diese Planungskosten eine wertvolle Investition in die Sicherheit und Funktionalität Ihrer Küche sind. Für eine konkrete Kostenschätzung ist es ratsam, einen qualifizierten Fachbetrieb zu kontaktieren. Wenn Sie einen zuverlässigen Photovoltaik Fachbetrieb finden möchten, ist ein ähnliches Vorgehen bei der Einholung von Angeboten empfehlenswert.
Wie Lautet Eine Checkliste Für Den Perfekten Elektroinstallationsplan Küche?
Eine gute Vorbereitung ist die halbe Miete. Mit einer strukturierten Checkliste können Sie sicherstellen, dass bei der Erstellung Ihres Elektroinstallationsplans für die Küche nichts Wichtiges vergessen wird.
Diese Liste dient als hervorragende Grundlage für das Gespräch mit Ihrem Architekten oder Elektrofachbetrieb. Je genauer Ihre Vorstellungen sind, desto präziser kann der Elektroinstallationsplan Küche erstellt werden und desto besser passt das Ergebnis zu Ihren täglichen Bedürfnissen.
Checkliste für die Küchen-Elektroplanung:
- 1. Bestandsaufnahme: Erstellen Sie eine Liste aller vorhandenen und geplanten Elektrogeräte (inkl. Kleingeräte).
- 2. Küchengrundriss: Halten Sie einen maßstabsgetreuen Plan Ihrer Küche bereit, auf dem alle Möbel eingezeichnet sind.
- 3. Position der Großgeräte: Legen Sie die exakten Standorte für Herd, Backofen, Kühlschrank und Geschirrspüler fest.
- 4. Arbeitsflächen definieren: Markieren Sie die Hauptarbeitsbereiche, an denen Sie die meisten Steckdosen benötigen.
- 5. Beleuchtungskonzept: Planen Sie Deckenleuchten, Unterbauleuchten für Oberschränke und eventuelle Akzentbeleuchtung.
- 6. Sonderwünsche: Berücksichtigen Sie Steckdosen in der Kochinsel, USB-Anschlüsse oder Vorbereitungen für Smart Home.
- 7. Fachmann konsultieren: Übergeben Sie alle Unterlagen an einen qualifizierten Elektriker, der den finalen, normgerechten Plan erstellt.
Warum Einen Fachbetrieb Für Die Elektroplanung Beauftragen?
Auch wenn die Vorplanung mit einer Checkliste hilfreich ist, kann nur ein zertifizierter Elektrofachbetrieb einen rechtssicheren und technisch einwandfreien Elektroinstallationsplan erstellen. Die Komplexität der Normen und die Gefahren von Elektrizität machen professionelle Expertise unerlässlich.
Ein Fachbetrieb haftet für die Korrektheit des Plans und der späteren Ausführung. Dies gibt Ihnen nicht nur rechtliche Sicherheit, sondern auch die Gewissheit, dass Ihre Familie und Ihr Eigentum geschützt sind. Der Experte kennt die typischen Fallstricke, kann innovative Lösungen vorschlagen und sorgt dafür, dass Ihre Küche auch in zehn Jahren noch den technischen Anforderungen genügt.
Fühlen Sie sich von der Komplexität der Vorschriften überfordert? Das ist verständlich. Ein professioneller Plan ab etwa 150 € ist eine kleine Investition, die Sie vor kostspieligen Fehlern und gefährlichen Mängeln schützt. Unsere zertifizierten Elektriker bei Elektroservice Düsseldorf sind Experten auf diesem Gebiet und erstellen gerne einen maßgeschneiderten Elektroinstallationsplan für Ihre Traumküche. Kontaktieren Sie uns für ein unverbindliches Beratungsgespräch.
Fazit
Ein sorgfältig erstellter Elektroinstallationsplan für die Küche ist das Fundament für eine sichere, funktionale und zukunftssichere Elektroinstallation. Er ist keine optionale Fleißaufgabe, sondern eine zwingende Notwendigkeit, die durch Normen wie die DIN 18015 geregelt wird. Die Planung umfasst die korrekte Anzahl an Stromkreisen, die strategische Platzierung von Steckdosen unter Beachtung der Installationszonen und die Einhaltung aller gesetzlichen Vorschriften, insbesondere beim Starkstromanschluss.
Die anfänglichen Kosten für einen professionellen Plan sind eine lohnende Investition, die Sie vor weitaus teureren Folgekosten durch Nachbesserungen, Sicherheitsmängel oder Funktionsprobleme bewahrt. Die Zusammenarbeit mit einem zertifizierten Elektrofachbetrieb ist für den Elektroinstallationsplan Küche unerlässlich, um rechtliche Konformität und maximale Sicherheit zu gewährleisten.
FAQ – Häufige Fragen Und Antworten
Wer darf einen Elektroinstallationsplan erstellen?
Grundsätzlich kann jeder eine Skizze anfertigen. Ein rechtssicherer und normgerechter Elektroinstallationsplan, der als Grundlage für die Ausführung dient, darf jedoch nur von einer Elektrofachkraft, einem Elektromeister oder einem Ingenieur der Elektrotechnik erstellt werden.
Was kostet es, Steckdosen in der Küche nachzurüsten?
Das Nachrüsten einzelner Steckdosen kann mit Kosten ab 85 € pro Steckdose zu Buche schlagen, abhängig vom Aufwand. Oft ist es jedoch sinnvoller und wirtschaftlicher, im Rahmen einer Sanierung eine umfassende Neuplanung vorzunehmen.
Wie hoch müssen Steckdosen in der Küche sein?
Über der Arbeitsplatte wird eine Installationshöhe von ca. 115 cm über dem Fertigfußboden empfohlen. Schalter werden meist in einer Höhe von 105 cm platziert. Die genauen Maße werden im Elektroinstallationsplan für die Küche festgelegt.
Kann ich die Elektroinstallation in der Küche selbst machen?
Nein. Arbeiten an der Elektroinstallation sind aus Sicherheits- und Rechtsgründen ausschließlich zertifizierten Fachbetrieben vorbehalten. Laien dürfen lediglich Leuchtmittel wechseln oder einfache Lampen anschließen, aber keine festen Installationen verändern.
Wie viele Steckdosen brauche ich wirklich in der Küche?
Die Richtlinie RAL-RG 678 gibt Orientierungswerte. Für eine gut ausgestattete Küche sind 15-20 Steckdosen und Anschlüsse keine Seltenheit. Planen Sie lieber eine Steckdose zu viel als eine zu wenig, um für die Zukunft gerüstet zu sein.
