KNX Installation | Planung, Ablauf & Gebäudeautomation

Eine KNX Installation verbindet verschiedene Funktionen eines Gebäudes über ein gemeinsames Bussystem. Beleuchtung, Rollläden, Heizung und weitere technische Bereiche können dadurch aufeinander abgestimmt und zentral oder automatisiert gesteuert werden.

Damit das System später zuverlässig erweitert und angepasst werden kann, sollte die Planung jedoch nicht erst bei der Auswahl einzelner Taster oder Sensoren beginnen.

Entscheidend sind zunächst die gewünschten Funktionen, die vorhandene oder geplante Elektroinstallation, Leitungswege, Platz in der Verteilung und die Frage, welche Bereiche miteinander vernetzt werden sollen.

Eine strukturierte KNX Planung schafft deshalb zuerst die funktionale Grundlage und leitet daraus anschließend die technische Umsetzung ab.

Für welche Gebäude und Anforderungen ist KNX sinnvoll?

KNX kann sowohl bei Neubauten als auch bei Modernisierungen eingesetzt werden.

Besonders sinnvoll kann ein Bussystem werden, wenn mehrere Gebäudefunktionen miteinander verbunden und langfristig flexibel angepasst werden sollen.

Typische Anforderungen sind beispielsweise:

• zentrale oder automatische Lichtsteuerung
• Rollladen- und Jalousiesteuerung
• Heizungs- oder Raumtemperaturregelung
• Szenen für bestimmte Nutzungssituationen
• Zeitsteuerungen
• Anwesenheits- oder Bewegungsfunktionen
• Verknüpfung verschiedener Gebäudebereiche
• spätere Erweiterungsmöglichkeiten

Ob KNX für ein konkretes Gebäude die passende Lösung ist, hängt jedoch nicht allein von der Anzahl gewünschter Funktionen ab.

Wichtig ist auch, wie flexibel die Anlage später erweitert oder verändert werden soll und welche technische Infrastruktur bereits vorhanden ist.

Wenn eine umfassendere Gebäudeautomation geplant wird, finden Sie ergänzende Informationen unter Smart Home Düsseldorf.

Welche Funktionen lassen sich mit einer KNX Installation vernetzen?

Die Stärke einer KNX Installation liegt darin, dass verschiedene Funktionen nicht ausschließlich als einzelne, voneinander getrennte Systeme arbeiten müssen.

Stattdessen können Sensoren und Aktoren miteinander kommunizieren und auf definierte Zustände oder Befehle reagieren.

Je nach Planung können beispielsweise folgende Bereiche eingebunden werden:

• Beleuchtung
• Rollläden und Jalousien
• Heizung und Raumtemperatur
• Bewegungs- und Präsenzmelder
• ausgewählte Steckdosen oder Verbraucher
• Szenen und Zeitprogramme
• zentrale Bedienfunktionen

Der Nutzen entsteht dabei nicht durch möglichst viele Automationen, sondern durch eine sinnvolle Abstimmung auf die tatsächliche Nutzung des Gebäudes.

Beispielsweise kann eine zentrale Funktion mehrere Leuchten und Rollläden gemeinsam steuern, während einzelne Räume weiterhin separat bedient werden können.

Wie funktionieren Busleitung, Sensoren und Aktoren bei KNX?

Eine KNX Installation unterscheidet zwischen der Kommunikation im Bussystem und der eigentlichen Schaltung elektrischer Verbraucher.

Die Busleitung ermöglicht den Austausch von Steuerinformationen zwischen den KNX-Komponenten.

Sensoren erfassen oder erzeugen Befehle. Dazu können beispielsweise Taster, Temperaturfühler oder Bewegungsmelder gehören.

Aktoren setzen diese Befehle um und können beispielsweise Beleuchtung oder Rollläden schalten beziehungsweise steuern.

Welche Komponenten benötigt werden und wie sie angeordnet sind, hängt von den gewünschten Funktionen und der technischen Planung ab.

Für eine stabile Gebäudeautomation müssen deshalb Busstruktur, Elektroverteilung und angeschlossene Verbraucher gemeinsam betrachtet werden.

KNX im Neubau oder Bestandsgebäude: Was unterscheidet sich?

Bei einem Neubau lässt sich eine KNX Installation frühzeitig in die Elektroplanung integrieren.

Leitungswege, Busleitungen, Verteilergrößen und Positionen von Sensoren können bereits berücksichtigt werden, bevor Wände und Oberflächen fertiggestellt werden.

In einem bestehenden Gebäude ist die Ausgangssituation anders.

Hier muss zunächst geprüft werden:

• welche Leitungswege vorhanden sind
• ob zusätzliche Busleitungen verlegt werden können
• wie viel Platz die Elektroverteilung bietet
• welche bestehenden Stromkreise übernommen werden können
• welche Bereiche verändert werden sollen
• wie stark Eingriffe in Wände und Oberflächen erforderlich werden

Eine Modernisierung im Bestand muss deshalb stärker auf die vorhandene Gebäudestruktur abgestimmt werden.

Nicht jede gewünschte Funktion lässt sich mit demselben Aufwand nachrüsten.

Welche Voraussetzungen müssen Elektroverteilung und Leitungswege erfüllen?

Eine KNX Installation benötigt eine technische Infrastruktur, die zum geplanten System passt.

Dabei geht es nicht nur um die Busleitung.

Auch die Elektroverteilung muss ausreichend Platz für die benötigten Komponenten bieten. Zusätzlich sollten Leitungswege und Stromkreise so geplant werden, dass die vorgesehenen Funktionen technisch umgesetzt werden können.

Relevant sind unter anderem:

• Platz in der Elektroverteilung
• geeignete Leitungswege
• Struktur der Stromkreise
• Position der Sensoren
• Position und Anzahl der Aktoren
• mögliche spätere Erweiterungen
• vorhandene Netzwerkstruktur bei geplanten Schnittstellen

Bei einer bestehenden Elektroanlage sollte deshalb zunächst geprüft werden, welche Voraussetzungen bereits vorhanden sind und welche Bereiche angepasst werden müssen.

Wenn gleichzeitig die digitale Infrastruktur des Gebäudes geplant wird, finden Sie weitere Informationen unter Netzwerktechnik Düsseldorf.

KNX für Licht, Rollläden und Raumfunktionen sinnvoll planen

Bei einer KNX Installation sollte nicht jede einzelne Funktion isoliert geplant werden.

Sinnvoller ist es, zunächst zu überlegen, wie Räume tatsächlich genutzt werden und welche Funktionen zusammenarbeiten sollen.

Beleuchtung

Licht kann beispielsweise nach Raum, Nutzung, Tageszeit oder bestimmten Szenen gesteuert werden.

Wer sich speziell mit der Planung von Beleuchtung beschäftigt, findet weiterführende Informationen unter LED Beleuchtung Düsseldorf.

Rollläden und Jalousien

Rollläden können einzeln, gruppenweise oder abhängig von definierten Steuerbefehlen bewegt werden.

Raumtemperatur

Temperaturregelungen können ebenfalls in die Gebäudeautomation integriert werden, wenn die technische Anlage entsprechende Schnittstellen bietet.

Der entscheidende Punkt ist nicht die Anzahl einzelner Funktionen, sondern ihre sinnvolle Abstimmung auf die Nutzung des Gebäudes.

So beginnt die KNX Planung: Funktionen vor Komponenten festlegen

Eine KNX Planung sollte nicht mit einer Einkaufsliste für Geräte beginnen.

Zuerst wird festgelegt, was das Gebäude später können soll.

Hilfreich ist dafür eine Funktionsliste für einzelne Räume.

Beispielsweise können Fragen geklärt werden wie:

• Welche Leuchten sollen einzeln steuerbar sein?
• Welche Rollläden sollen gemeinsam fahren?
• Welche zentralen Funktionen werden benötigt?
• Welche Automationen sollen zeit- oder ereignisabhängig arbeiten?
• Welche Bedienmöglichkeiten sind in den einzelnen Räumen sinnvoll?
• Welche Funktionen sollen später ergänzt werden können?

Erst auf dieser Grundlage lässt sich bestimmen, welche technische Struktur benötigt wird.

Dadurch bleibt die Planung nutzungsorientiert statt geräteorientiert.

Wie wird aus der Funktionsplanung die technische KNX-Struktur?

Wenn die gewünschten Funktionen feststehen, wird daraus die technische KNX-Struktur abgeleitet.

Jetzt geht es nicht mehr primär darum, was das Gebäude können soll, sondern darum, wie diese Funktionen technisch umgesetzt werden.

Dabei werden unter anderem festgelegt:

• Anzahl und Position der Sensoren
• Anzahl und Position der Aktoren
• Aufbau der Busstruktur
• Zuordnung zu Gebäudebereichen
• Platzbedarf in der Elektroverteilung
• mögliche Erweiterungsreserven
• benötigte Schnittstellen zu weiteren Systemen

Eine nachvollziehbare Struktur ist besonders wichtig, wenn die Anlage später verändert oder erweitert werden soll.

Je klarer Topologie und Komponenten dokumentiert sind, desto leichter lassen sich spätere Anpassungen technisch einordnen.

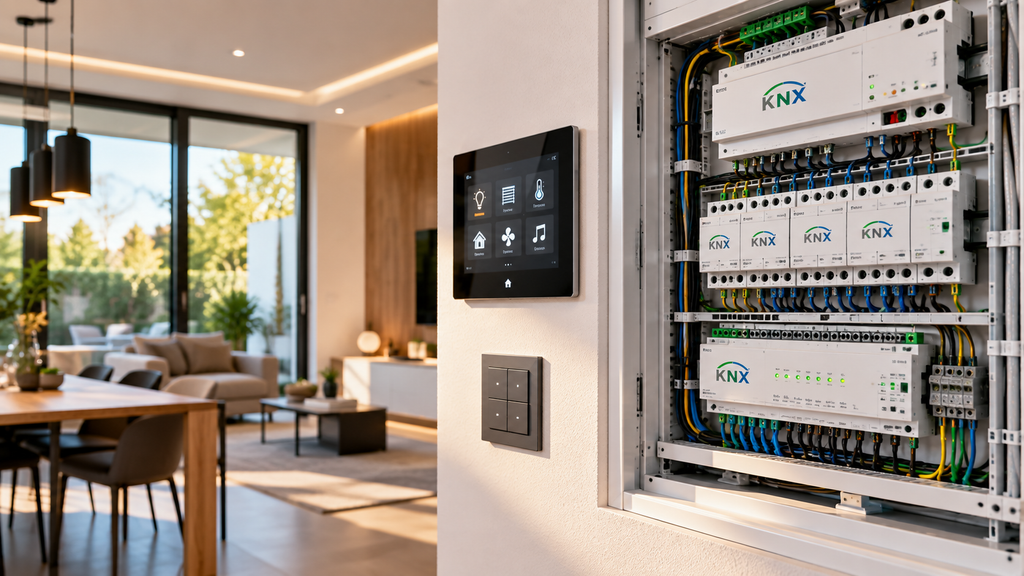

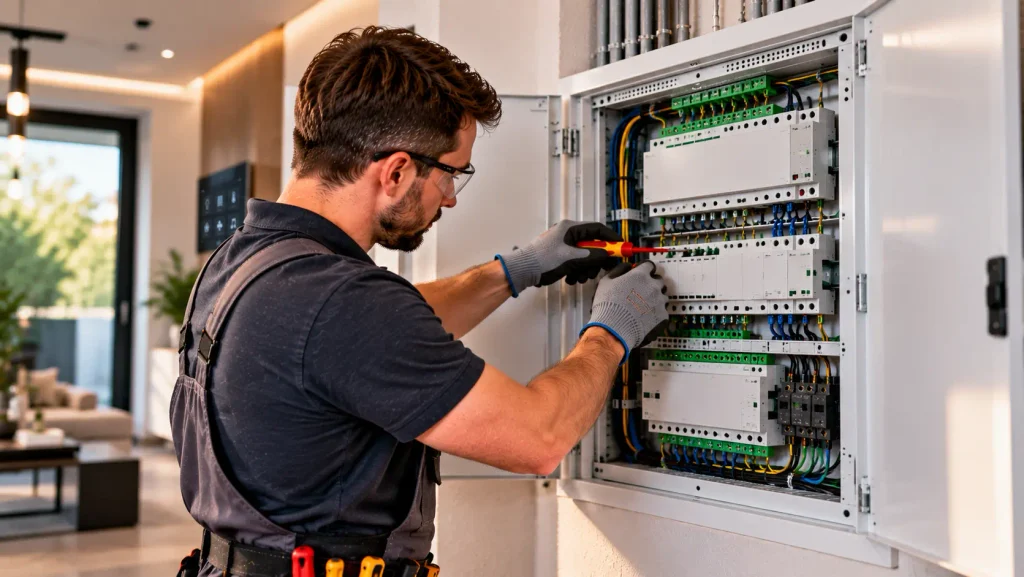

Installation, Programmierung und Inbetriebnahme eines KNX Systems

Nach Abschluss der Planung folgt die technische Umsetzung.

Der Ablauf lässt sich grob in mehrere Schritte gliedern:

1. Leitungen und Komponenten installieren

Busleitung, elektrische Leitungen und KNX-Komponenten werden entsprechend der Planung eingebaut.

2. Komponenten zuordnen

Sensoren und Aktoren werden der vorgesehenen Systemstruktur zugeordnet.

3. Funktionen programmieren

Anschließend wird festgelegt, wie die einzelnen Komponenten miteinander arbeiten und auf definierte Befehle reagieren sollen.

4. Funktionen testen

Die eingerichteten Funktionen werden geprüft und bei Bedarf angepasst.

5. Anlage dokumentieren

Eine nachvollziehbare Dokumentation ist wichtig, damit spätere Änderungen oder Erweiterungen nicht von Grund auf neu analysiert werden müssen.

So entsteht aus einzelnen Komponenten ein strukturiertes Automationssystem.

Bestehende KNX Anlagen erweitern oder modernisieren

Eine KNX Installation kann grundsätzlich so geplant werden, dass spätere Veränderungen möglich bleiben.

Ob eine bestehende Anlage tatsächlich problemlos erweitert werden kann, hängt jedoch von ihrer vorhandenen Struktur ab.

Vor einer Erweiterung sollte unter anderem geprüft werden:

• wie die Busstruktur aufgebaut ist
• welche Komponenten bereits vorhanden sind
• wie viel Platz in der Verteilung verfügbar ist
• welche Funktionen programmiert wurden
• welche Unterlagen zur bestehenden Anlage vorhanden sind
• welche neuen Funktionen ergänzt werden sollen

Besonders hilfreich ist eine vollständige Dokumentation der vorhandenen KNX Installation.

Fehlen wichtige Informationen, muss der bestehende Aufbau zunächst nachvollzogen werden, bevor Änderungen geplant werden können.

Wer speziell eine Lösung für ein Wohngebäude plant, findet ergänzende Informationen unter KNX Installation Einfamilienhaus.

Welche Faktoren beeinflussen Aufwand und Kosten einer KNX Installation?

Der Aufwand hängt nicht nur von der Anzahl der KNX-Komponenten ab.

Entscheidend ist vor allem, wie umfangreich das gewünschte Funktionskonzept ist und welche technische Ausgangssituation vorhanden ist.

Einfluss haben beispielsweise:

• Neubau oder Bestandsgebäude
• Anzahl der Räume
• Anzahl der zu steuernden Funktionen
• benötigte Sensoren und Aktoren
• Umfang der Bus- und Elektroinstallation
• Größe und Aufbau der Verteilung
• Programmierungsaufwand
• gewünschte Visualisierung oder Schnittstellen
• spätere Erweiterungsreserven

Der Gesamtaufwand entsteht deshalb nicht nur durch Hardware und Montage.

Auch die Planung der Funktionen, die Zuordnung der Komponenten, die Programmierung und spätere Anpassungen können den Umfang deutlich beeinflussen.

Je komplexer die gewünschten Verknüpfungen sind, desto wichtiger wird eine klare Funktionsbeschreibung vor der Umsetzung. Sie reduziert spätere Änderungen und schafft eine bessere Grundlage für die technische Planung.

Eine belastbare Einschätzung der Kosten sollte sich deshalb auf die konkrete Funktionsplanung und die vorhandene beziehungsweise geplante Elektroinstallation beziehen.

Schnittstellen zu Netzwerk und weiteren Gebäudesystemen

KNX kann über geeignete Schnittstellen mit weiteren technischen Systemen verbunden werden.

Das bedeutet jedoch nicht, dass jedes angeschlossene System automatisch Bestandteil der KNX Installation selbst ist.

Je nach Projekt können beispielsweise Schnittstellen zu folgenden Bereichen relevant sein:

• Netzwerk
• Visualisierung
• bestimmten Smart-Home-Komponenten
• weiteren technischen Gebäudesystemen

Welche Verbindung technisch sinnvoll ist, hängt von den eingesetzten Systemen und den gewünschten Funktionen ab.

Die Schnittstellen sollten deshalb bereits in der Planung berücksichtigt werden, wenn Daten, Bedienoberflächen oder Automationen systemübergreifend genutzt werden sollen.

Welche Angaben helfen vor der Planung einer KNX Installation?

Für eine erste technische Einordnung sind vor allem Informationen zur Ausgangssituation hilfreich.

Dazu gehören beispielsweise:

• Neubau oder Bestandsgebäude
• vorhandene Grundrisse oder Elektropläne
• Aufbau der bestehenden Elektroverteilung
• vorhandene KNX-Unterlagen bei einer Bestandsanlage
• bereits geplante Elektroarbeiten
• vorgesehene Erweiterungen
• vorhandene oder geplante Netzwerkstruktur
• aktueller Stand des Bau- oder Sanierungsprojekts

Bei einer bestehenden KNX Anlage können zusätzlich vorhandene Projektdaten und Dokumentationen besonders wichtig sein.

Diese Angaben ersetzen keine technische Planung, helfen aber dabei, frühzeitig zu erkennen, welche Informationen noch fehlen und welche Bereiche vor der Umsetzung genauer geprüft werden müssen.
