Ein Doppel-Lichtschalter kann zwei Leuchtengruppen unabhängig voneinander schalten. Welche Funktion tatsächlich möglich ist, hängt vom Schaltereinsatz und der vorhandenen Verdrahtung ab. Zwei Wippen allein zeigen nicht, ob ein Serienschalter, Doppelwechselschalter oder Doppeltaster eingebaut ist.

Wer einen Doppel-Lichtschalter anschließen lassen möchte, sollte deshalb zuerst die gewünschte Bedienung und die vorhandene Schaltung klären. Hier erfahren Sie, welche Voraussetzungen wichtig sind, wie sich die Schalterarten unterscheiden und was eine Fachkraft vor dem Anschluss prüft. Über Elektriker Düsseldorf können Sie den erforderlichen Arbeitsumfang anfragen.

Passenden Doppel-Lichtschalter anschließen lassen

Beschreiben Sie, welche Leuchten getrennt bedient werden sollen und ob weitere Schaltstellen vorhanden sind. Eine Außenaufnahme der geschlossenen Schaltstelle kann die Anfrage ergänzen.

Jetzt anrufen: 015259046107 WhatsApp schreiben

Doppel-Lichtschalter anschließen: Welche Schaltung ist gemeint?

Die Bezeichnung Doppelschalter beschreibt häufig zunächst nur die sichtbare Doppelwippe. Hinter ähnlich aussehenden Bedienteilen können unterschiedliche Kontaktfunktionen stecken. Vor der Auswahl eines neuen Einsatzes müssen daher die gewünschte Lichtsteuerung und die bisherige Funktion aufgenommen werden.

Beschreiben Sie die gewünschte Bedienung möglichst konkret: Sollen zwei vorhandene Leuchten getrennt geschaltet werden oder soll eine bisher gemeinsame Beleuchtung aufgeteilt werden? Nennen Sie auch weitere Schaltstellen im Raum. Diese Angaben helfen, einen bloßen Austausch von einer Änderung der Installation zu unterscheiden und das passende Material vorzubereiten.

Serienschalter für zwei getrennte Leuchtengruppen

Ein Serienschalter verbindet zwei unabhängig bedienbare Ausschaltfunktionen in einem Einsatz. Damit lassen sich beispielsweise Deckenlicht und Wandleuchte von derselben Stelle getrennt schalten. Beide Leuchtengruppen können einzeln oder gleichzeitig eingeschaltet sein. Voraussetzung sind geeignete, getrennt schaltbare Verbindungen zu den Leuchten.

Die Bezeichnung Serienschaltung bedeutet hier nicht, dass die Leuchten elektrisch in Reihe betrieben werden. Gemeint ist die getrennte Bedienung zweier Gruppen an einer Schaltstelle. Ein Schalter mit zwei Wippen erzeugt die dafür notwendigen Leitungswege nicht selbst.

Doppelwechselschalter und Doppeltaster unterscheiden

Ein Doppelwechselschalter enthält zwei Wechslerfunktionen. Er kann Bestandteil zweier Wechselschaltungen sein, bei denen die jeweiligen Leuchtengruppen von mehr als einem Ort bedient werden. Welche Kontakte dafür genutzt werden, richtet sich nach der konkreten Schaltung und dem Anschlussschema des Einsatzes.

Ein Doppeltaster gibt dagegen bei Betätigung einen Steuerimpuls ab. Die eigentliche Schaltfunktion kann beispielsweise ein separates Schaltgerät übernehmen. Das Zurückfedern der Wippen ist bei dieser Ausführung vorgesehen und kein automatischer Hinweis auf einen Defekt. Schalter und Taster dürfen deshalb nicht allein anhand ihrer Außenform ersetzt werden.

Schalterarten anhand der gewünschten Funktion unterscheiden
AusführungTypische FunktionVor der Auswahl klären
SerienschalterZwei Leuchtengruppen von einer Stelle unabhängig ein- und ausschaltenSind getrennte geschaltete Leitungswege vorhanden?
DoppelwechselschalterZwei Wechslerfunktionen, etwa für zwei WechselschaltungenWelche weiteren Schaltstellen gehören zur Anlage?
DoppeltasterZwei getrennte SteuerimpulseWelches Schaltgerät oder welche Steuerung verarbeitet die Impulse?

Doppel-Lichtschalter anschließen: Welche Voraussetzungen gelten?

Für die Beurteilung zählen nicht nur Anzahl und Farbe der sichtbaren Adern. Die Fachkraft muss feststellen, welche Funktion die Leiter tatsächlich erfüllen und zu welchen Leuchten sie führen. Frühere Umbauten, eine unvollständige Beschriftung oder abweichende Ausführungen können die Einordnung erschweren.

Leiterfunktionen und Leuchtenabgänge bestimmen

Beim konventionellen Serienschalter müssen Versorgung und getrennte geschaltete Verbindungen zu den beiden Leuchtengruppen zur vorgesehenen Funktion passen. Ist bisher nur eine gemeinsame Schaltverbindung nutzbar, reicht der Austausch der Wippe nicht für eine getrennte Bedienung. Ob Leitungsarbeiten oder eine andere geeignete Lösung erforderlich sind, wird anhand der Anlage beurteilt.

Aus Aderfarben allein darf keine Anschlussentscheidung abgeleitet werden. Auch ein Foto einer geöffneten Dose bestätigt keine Spannungsfreiheit oder Leiterfunktion. Öffnen Sie die Schaltstelle nicht für eine Anfrage und versuchen Sie nicht, Leiter durch Umstecken zuzuordnen.

Ein Neutralleiter ist am Schaltkontakt eines gewöhnlichen mechanischen Serienschalters üblicherweise nicht erforderlich. Beleuchtete, elektronische oder anderweitig ausgeführte Einsätze können andere Anforderungen haben. Die Herstellerunterlagen entscheiden; ein fehlender Neutralleiter in der Dose ist nicht pauschal ein Hindernis für jeden Doppel-Lichtschalter.

Passenden Einsatz und ausreichenden Platz prüfen

Einsatz, Wippe und Rahmen müssen technisch zusammenpassen. Ähnliche Abmessungen oder dieselbe Farbe bestätigen die Kompatibilität nicht. Bei einer Mehrfachkombination ist auch der gemeinsame Rahmen zu berücksichtigen. Vorhandene Rechnungen, Artikelbezeichnungen und Produktunterlagen können bei der Ersatzteilbestimmung helfen.

Die Gerätedose muss eine geeignete Befestigung und ausreichend Platz für die vorgesehenen Komponenten bieten. Beschädigte Befestigungen, brüchige Isolation oder unzureichend nutzbare Leiterenden müssen vor einer Freigabe beurteilt werden. Leitungen dürfen bei der Montage nicht eingequetscht werden. Zusätzliche Arbeiten sind vorab zu erklären.

Wie funktioniert die Schaltung eines Doppel-Lichtschalters?

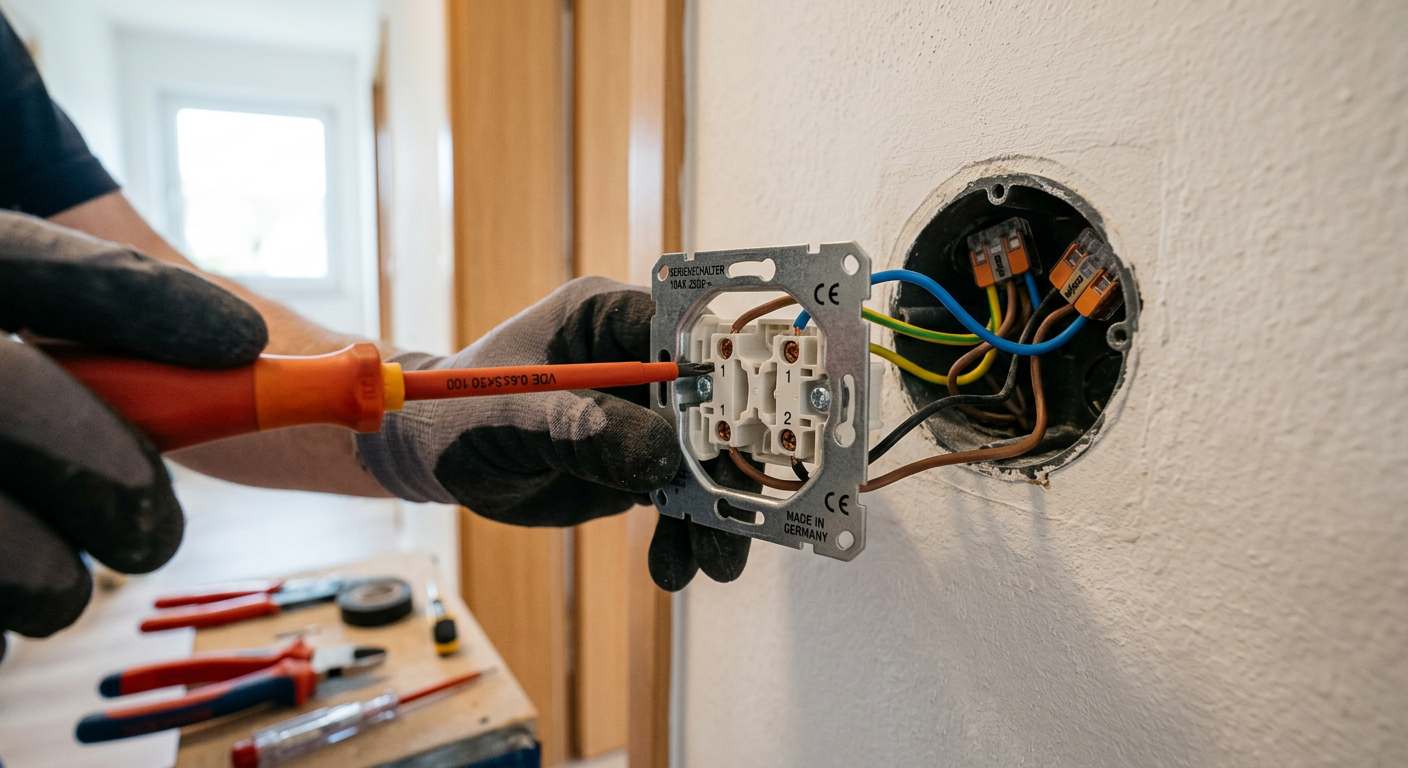

Darstellung eines Schaltereinsatzes vor einer geöffneten Unterputzdose

Beim üblichen Serienschalter erhält jede der beiden Wippen eine eigene Schaltfunktion für eine Leuchtengruppe. Das Bedienprinzip lässt sich ohne Klemmenbelegung erklären: Wippe eins steuert beispielsweise das Deckenlicht, Wippe zwei die Wandleuchte. Das Ausschalten einer Gruppe soll die andere nicht unbeabsichtigt beeinflussen.

Soll dieselbe Leuchtengruppe von zwei Orten bedient werden, ist eine passende Wechselschaltung erforderlich. Ein Serienschalter ist dafür kein beliebiger Ersatz. Sind bereits weitere Bedienstellen oder eine zentrale Steuerung vorhanden, muss deren Funktion bei der Auswahl berücksichtigt werden.

Ein allgemeines Internet-Schaltbild kann diese Bestandsaufnahme nicht ersetzen. Klemmenanordnung und Kennzeichnungen unterscheiden sich je nach Einsatz. Maßgeblich sind das Schema des konkreten Produkts und die geprüfte Funktion der vorhandenen Leiter. Ein herstellerfremdes Bild sollte deshalb nicht als universelle Anschlussanleitung verwendet werden.

Ein Beispiel ist eine Deckenleuchte mit zwei getrennten Leuchtengruppen: Eine Wippe soll nur einen Teil einschalten, die andere den übrigen Teil. Das funktioniert nur, wenn die Leuchte und ihre Zuleitung diese Trennung unterstützen. Eine einzelne gemeinsam angeschlossene Leuchtengruppe lässt sich durch den Einbau einer Doppelwippe nicht nachträglich aufteilen.

Was ist beim Austausch eines vorhandenen Schalters zu beachten?

Zunächst ist zu unterscheiden, ob nur die äußere Abdeckung beschädigt ist, der elektrische Einsatz ersetzt werden muss oder eine andere Bedienfunktion gewünscht wird. Diese Anliegen haben einen unterschiedlichen Arbeitsumfang. Eine optische Erneuerung verlangt nicht automatisch eine Änderung der Schaltung.

Ist nur die äußere Abdeckung beschädigt, muss nicht automatisch der gesamte Einsatz ersetzt werden. Welche Unterschiede dabei wichtig sind, erklärt der Beitrag Lichtschalter Abdeckung wechseln. Zeigt der Einsatz Wärme, Geruch oder Funktionsstörungen, darf ein neues Bedienteil die notwendige Untersuchung nicht ersetzen.

Beim vollständigen Austausch müssen Kontaktfunktion und mechanische Kompatibilität erhalten bleiben beziehungsweise zur geplanten Änderung passen. Der Beitrag Doppel Lichtschalter wechseln behandelt die Abgrenzung des Austauschs ausführlicher. Eine identische Außenansicht beweist keine identische Belegung.

Bei einer Einheit aus Schalter und Steckdose ist zusätzlich die Versorgung der Steckdose zu berücksichtigen. Das ist ein anderer Prüfumfang als bei einem einzelnen Schalter. Hinweise zu dieser Kombination finden Sie unter Lichtschalter mit Steckdose wechseln.

In einer Mietwohnung sollten Defekte und geplante Änderungen mit Hausverwaltung oder Vermieter abgestimmt werden. Der Beitrag Lichtschalter Wechseln Mietwohnung ordnet diesen Zusammenhang ein. Wer die Kosten übernimmt, hängt vom konkreten Fall und den Vereinbarungen ab.

Ist die vorhandene Schalterserie nicht mehr lieferbar, muss gegebenenfalls die zusammengehörige Kombination erneuert werden. Das betrifft insbesondere mehrere Einsätze unter einem gemeinsamen Rahmen. Fragen Sie vor der Bestellung, welche sichtbaren Teile weiterverwendbar sind. So vermeiden Sie Ersatzteile, die zwar ähnlich aussehen, sich aber nicht mit dem vorhandenen Einsatz kombinieren lassen.

Wie läuft der fachgerechte Anschluss ab?

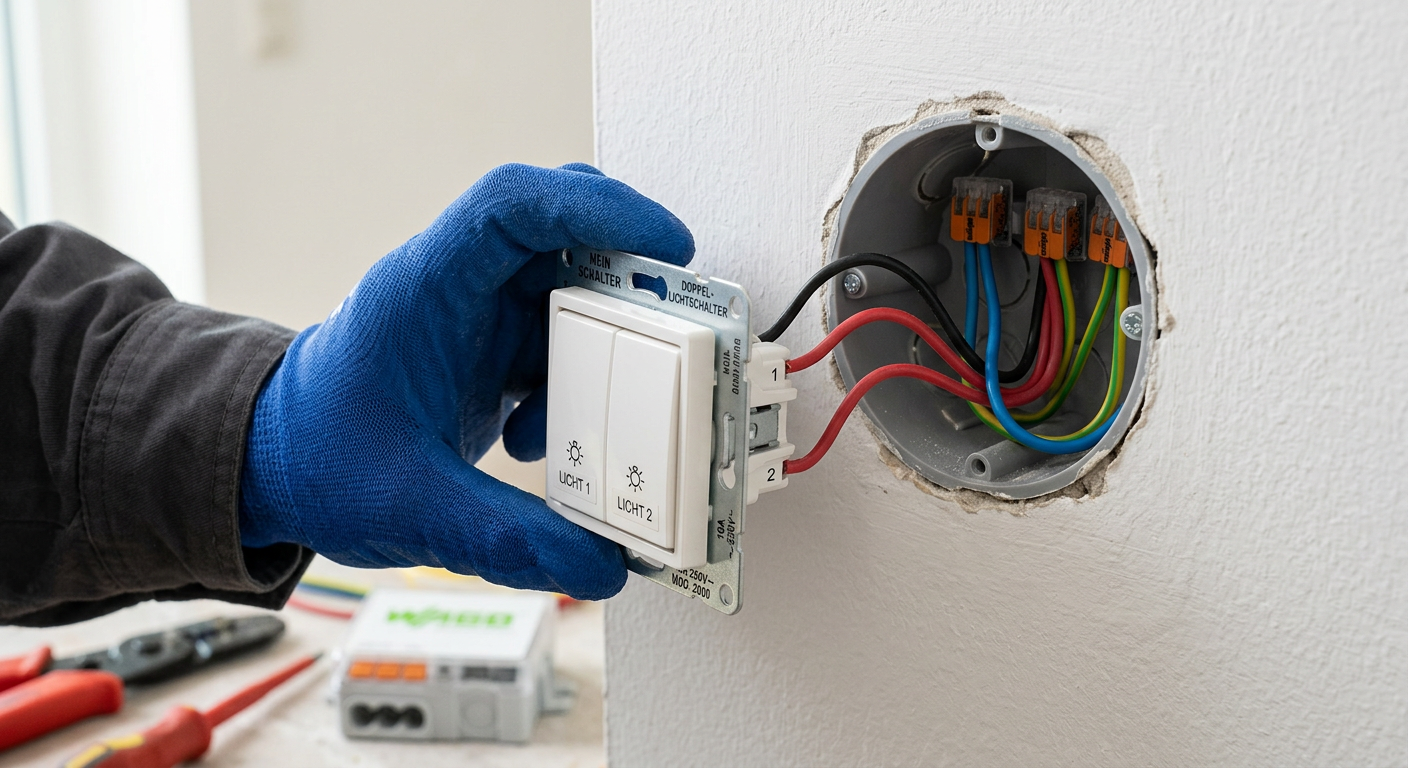

Darstellung eines Doppel-Lichtschalters mit zwei Wippen vor der Gerätedose

Der folgende Ablauf beschreibt die Arbeit einer Elektrofachkraft. Vor dem Eingriff werden die erforderlichen sicheren Arbeitsbedingungen hergestellt. Ein am Schalter ausgeschaltetes Licht bestätigt keine Spannungsfreiheit. Der Anschluss richtet sich nach dem passenden Einsatz und der vor Ort festgestellten Schaltung.

Doppel-Lichtschalter anschließen: Bestand und Anschluss beurteilen

Die Fachkraft nimmt zunächst auf, welche Leuchten von welchen Stellen bedient werden sollen. Danach werden Zustand und Eignung der betroffenen Installation beurteilt. Bei unklaren Leiterfunktionen oder beschädigten Komponenten muss der Prüfumfang erweitert werden, statt die vorhandene Anordnung ungeprüft zu übernehmen.

Der ausgewählte Einsatz wird entsprechend seinen Herstellerangaben angeschlossen und befestigt. Dazu gehören geeignete Leiterverbindungen und eine Montage ohne mechanische Beschädigung. Welche Anzugs- oder Anschlussvorgaben gelten, hängt vom verwendeten Produkt ab. Allgemeine Zahlenwerte wären ohne Produktbezug keine verlässliche Anleitung.

Bedienfunktion und erforderliche Schutzmaßnahmen kontrollieren

Nach der Montage wird geprüft, ob beide Leuchtengruppen wie vorgesehen reagieren. Bestehende weitere Schaltstellen müssen einbezogen werden. Ein reines Aufleuchten beider Lampen ersetzt die für den Eingriff erforderliche elektrische Prüfung nicht. Der Umfang richtet sich nach Anlage und ausgeführten Arbeiten.

Lassen Sie sich erklären, welche Funktion umgesetzt wurde und ob weitere Arbeiten offen sind. Eine vorläufig stillgelegte Schaltstelle muss bis zur abschließenden Behebung unbenutzt bleiben. Leistungsbeschreibung und vorhandene Prüfunterlagen helfen bei späteren Rückfragen oder einer erneuten Störung.

Zur Funktionskontrolle gehört auch, beide Wippen in unterschiedlichen Kombinationen zu betätigen. Jede Leuchtengruppe soll unabhängig von der Stellung der anderen Wippe reagieren, sofern genau diese Funktion vereinbart wurde. Bei einer Wechselschaltung werden zusätzlich die zugehörigen weiteren Bedienstellen berücksichtigt. Beschreiben Sie Abweichungen möglichst genau, statt nur von einem defekten Doppelschalter zu sprechen.

Was bedeuten Fehlfunktionen nach dem Anschluss?

Ungewöhnliche Bedienung kann durch einen ungeeigneten Einsatz, eine fehlerhafte Zuordnung oder andere Fehler an der Beleuchtung entstehen. Die folgenden Beispiele dienen der Beschreibung des Problems. Sie ersetzen keine Prüfung und sind keine Aufforderung, die Verdrahtung selbst zu verändern.

Beide Leuchtengruppen schalten gemeinsam

Schalten beide Gruppen trotz gewünschter Trennung gemeinsam, muss geprüft werden, ob getrennte Leitungswege vorhanden und korrekt zugeordnet sind. Auch eine falsche Kontaktfunktion kann eine Rolle spielen. Dass zwei Wippen montiert wurden, bestätigt die unabhängige Schaltung nicht. Beschreiben Sie, ob das Verhalten bereits vor dem Austausch bestand.

Eine Wippe funktioniert nicht oder das Licht flackert

Eine wirkungslose Wippe kann unterschiedliche Ursachen haben: die Leuchte selbst, eine unterbrochene Verbindung oder ein unpassender Einsatz kommen infrage. Bei flackerndem Licht müssen zusätzlich Leuchtmittel und gegebenenfalls vorhandene elektronische Komponenten berücksichtigt werden. Die Ursache ist nicht automatisch eine lose Schalterklemme.

Bei Knistern, Schmorgeruch oder auffälliger Wärme benutzen Sie die Schaltstelle nicht weiter. Lassen Sie eine Lichtschalter Reparatur anhand des tatsächlichen Fehlerbilds vorbereiten. Bei Rauch oder Feuer halten Sie Abstand und wählen Sie 112.

Für die Fehlerbeschreibung ist der zeitliche Zusammenhang hilfreich: Trat die Störung unmittelbar nach dem Austausch auf oder erst nach dem Wechsel eines Leuchtmittels? Betrifft sie eine oder beide Gruppen? Beobachtungen bei der normalen Bedienung können die Eingrenzung unterstützen. Wiederholen Sie einen auffälligen Schaltvorgang nicht absichtlich und öffnen Sie keine Abdeckung.

Was kostet der Anschluss in Düsseldorf?

Der genannte Einstiegspreis liegt bei 58 €. Er ist kein pauschaler Gesamtbetrag für jede Schaltung. Vor der Beauftragung muss feststehen, welche Anfahrt, Arbeitszeit und erste Prüfung enthalten sind. Klären Sie außerdem Material, Umsatzsteuer und mögliche Zuschläge. Ein bestimmter Leistungsumfang darf nicht allein aus dem Einstiegspreis abgeleitet werden.

Kostenbestandteile vor dem Anschluss klären
PositionMöglicher InhaltVorab abstimmen
MaterialEinsatz, Wippe, Rahmen und erforderliche VerbindungsmittelPassende Serie und im Angebot enthaltene Teile
ArbeitszeitBestandsaufnahme, Montage und AnschlussUmfang des vereinbarten Einsatzes
AnfahrtAnreise zum EinsatzortEnthalten oder gesondert berechnet
PrüfungErforderliche Kontrollen nach dem EingriffPrüfumfang und vorhandene Dokumentation
Zusätzliche ArbeitenLeitungsarbeiten oder Instandsetzung der DoseNotwendigkeit und Kosten vor Ausführung

Eine verwendbare Installation mit passendem Ersatzteil erfordert einen anderen Aufwand als eine gewünschte Funktion, für die Leitungswege ergänzt werden müssen. Auch schlecht zugängliche Anschlüsse oder eine beschädigte Dose können den Umfang verändern. Notwendige Reparaturen und freiwillige optische Änderungen sollten im Angebot getrennt erkennbar sein.

Für eine erste Einschätzung genügen die gewünschte Funktion, die Zahl der Leuchtengruppen und Angaben zu weiteren Bedienstellen. Hilfreich ist außerdem, ob es um einen Defekt, einen Austausch oder eine Erweiterung geht. Eine Fotoeinschätzung der Außenseite kann die Vorbereitung unterstützen, bestätigt aber nicht die Eignung verdeckter Leitungen.

Anschluss und passenden Schaltereinsatz anfragen

Nennen Sie die gewünschte Bedienung und die bisherige Funktion. Öffnen Sie für die Anfrage keine Abdeckung und keine Anschlussdose.

Jetzt anrufen: 015259046107 WhatsApp schreiben

Häufige Fragen zum Anschluss eines Doppel-Lichtschalters

Doppel-Lichtschalter anschließen: Passt jeder Einsatz zu zwei Wippen?

Nein. Entscheidend sind die Kontaktfunktion, die vorhandene Schaltung und die Kompatibilität mit Wippe und Rahmen. Zwei Wippen allein bestimmen den Einsatz nicht.

Braucht jeder Doppel-Lichtschalter einen Neutralleiter?

Nicht pauschal. Ein konventioneller mechanischer Serienschalter benötigt üblicherweise keinen Neutralleiter an seinen Schaltkontakten; andere Ausführungen können abweichen.

Können zwei Leuchten trotz Doppelwippe nur gemeinsam schalten?

Ja. Fehlen bei der vorgesehenen konventionellen Schaltung getrennte geschaltete Leitungswege, ermöglicht eine Doppelwippe allein keine unabhängige Bedienung.

Welche Fotos helfen bei der Anfrage?

Ein Foto der geschlossenen Schaltstelle und vorhandene Produktunterlagen können helfen. Öffnen Sie dafür weder Abdeckungen noch die Gerätedose.

Was tun, wenn der neue Schalter knistert oder warm wird?

Benutzen Sie die Schaltstelle nicht weiter und lassen Sie sie fachlich prüfen. Bei Rauch oder Feuer halten Sie Abstand und wählen Sie 112.

Fazit

Wer einen Doppel-Lichtschalter anschließen lassen möchte, sollte zuerst Schalterart, gewünschte Bedienung und vorhandene Leitungswege klären. Zwei Wippen allein ermöglichen keine beliebige Schaltung. Ein passender Einsatz, geeignete Anschlüsse und die erforderlichen Kontrollen bilden die Grundlage für die Nutzung. Beschreiben Sie Ihr Anliegen vorab, damit notwendige Arbeiten und Kosten nachvollziehbar abgegrenzt werden können.
